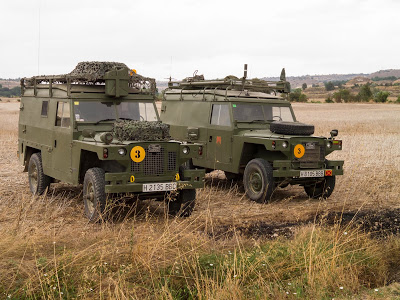

Ficha Técnica Land Rover Militar Santana 109M y Mercurio TRS
MOTOR
Tipo/Modelo DIESEL ROVER /E-27
Nº Cil/Cilindrada 6/3429cm³
Diámetro/Carrera mm. 90,47/88,90
Relac. de compresión 23:1
Alimentación ASPIRADA
Inyección Bomba CAV DPA Inyectores CAV Pintaux
Pot. Máxi./RPM. 88,4CV/4.000
Par Máxi./RPM. 21,1 kgm/1.800
EMBRAGUE
Tipo Monodisco en seco Ø 266 mm tipo diafragma Accionamiento hidráulico
C. VELOCIDADES
Tipo MSA SincronizadaNº Velocidades 4+1
C. TRANSFERENCIA
Tipo Doble reducción, mando para uso de tracción trasera o total
Nº Velocidades 2
EJES
Tipo Totalmente flotantes, diferenciales hipoides
DIRECCION
Tipo Engranaje sinfín y bolas circulantes. Amortiguador telescópico
FRENOS
Servicio Hidráulico doble circuito Servoasistido por depresión
Estacionamiento Emergencia Mecánico a la transmisiónTipo Del./Tras. Tambores
NEUMATICOS
Dimensionees 7,50 x 16Llantas
Disco 16”
EQUIPO ELECTRICO
Baterías 2 grupos de 2×12 V y 110A/h.Alternador 28 V 42 A y repartidor de cargaMotor arranque 24 V , 2,2 Kw
SUSPENSION
Anterior Ballestas semielípticas y amortiguadores telescópicos
Posterior Ballestas semielípticas y amortiguadores telescópicos
PRESTACIONES
Velocidad máxima 103 km/h
Pendiente máxima superable 48%
Autonomía 760 Km
Inclinación lateral máxima 45°
Radio de giro mínimo 8,5m
Capacidad de vadeo 1,9 m
PESOS Y CARGAS
Tara 1.950 Kg
P.M.A. Carretera /T.T. 2.860 Kg / 2.860 Kg
Carga útil Carretera /T.T. 910 Kg / 910 Kg
AVITUALLAMIENTO
| Depósito | Capacidad | Código OTAN | Norma |
| Depósito de combustible | 115L | TF-03,F34 | RD1485/1987 INTA 151316E |
| Circuito refrigeración motor | 14L | S-750 | MIL-A-46153C |
| Circuito lubricación motor | 8L | O-1236 | MIL-L-2104 F |
| Caja Velocidades-Transfer | 2+2,55L | O-226 | MIL-L-2105 D |
| Puentes | 1,75+2,50L | O-226 | MIL-L-2105 |
| Frenos | 1,5L | H-542 | SAEJ 1703 |
| Frenos | 0,5L | H-542 | SAEJ 1703 |
SISTEMA DE REMOLQUE
Gancho de remolque Normalizado OTAN. P.M.R. 750 Kg
EQUIPAMIENTO PRINCIPAL
Equipo Aire acondicionado El específico de transmisiones, sólo en las versiones de Santana Land Rover Mercurio.
