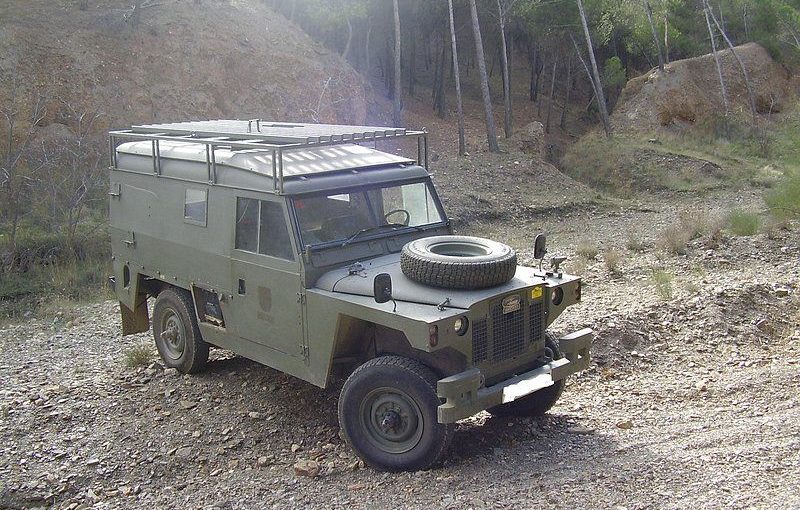

Land Rover Estacion Ceres

CERES (ESTACION CENTRAL DE ENLACE RADIO (CER))

COMPOSICION:
– Cuatro radioteléfonos (AN/GRC-160/30).
– Cuatro integradores radio-hilo (IRME).
– Una central telefónica (SB-22/PT), de 12 líneas.
– Una unidad dial.

VEHICULO: LR-109 ETRS.

ALIMENTACION:
– Grupo electrógeno de 3 Kw.(220 V CA, 24 V CC)
– Fuente externa de CA.(220 V)
– Baterías suplementarias del vehículo.(24 V CC)

TRIPULACION:
– Un Cabo 1º.
– Dos operadores.
– Un conductor-operador del grupo electrógeno.

DOTACION: – CTZ,s de División.

TRABAJO:
Es una estación de enlace radio que tiene las siguientes posibilidades:
Número máximo abonados telefónicos de BL……..9

Número máximo de líneas de BC automática (red conmutada)………………………………..2

Básicamente permite realizar las siguientes operaciones:

*INTEGRACION RADIO-HILO: Con la posibilidad de integrar abonados telefónicos de BL (batería local) con abonados de una central automática, abonados telefónicos de BL con abonados radio-móviles y abonados de una central automática con abonados radio-móviles.

*RETRANSMISION: Permite que dos o más abonados móviles con radioteléfono comuniquen entre sí en frecuencias diferentes (radio-relé en VHF).
*Su funcionamiento es el siguiente:

Un RTFP. está a la escucha en la frecuencia colectora, cuando un abonado efectúa una llamada, el operador le ordena el paso a la frecuencia de trabajo del radioteléfono 2,3 ó 4. Por él, a través del integrador y la central, se conecta con el abonado telefónico que desee.
