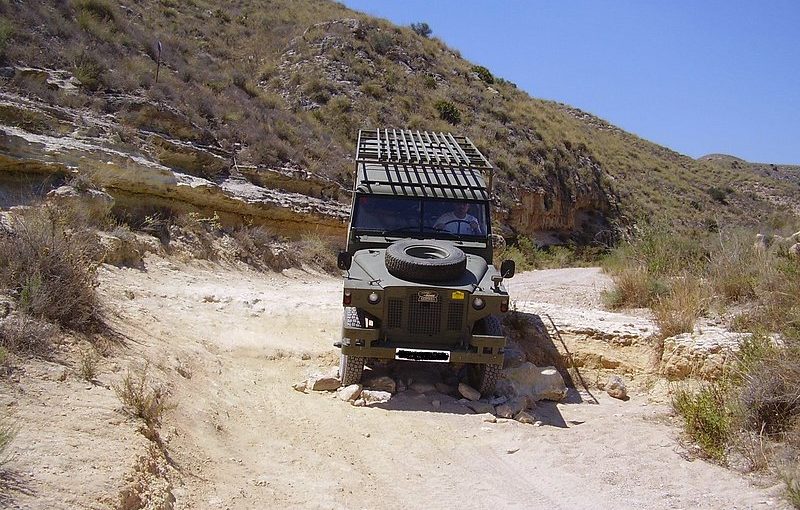

Land Rover Estación Pluton

PLUTON (ESTACIÓN DOBLE CBH)

COMPOSICION:

– Dos receptores transmisores (PL 65/70).
– Dos multicanales ZAG-4M. (Multiplexado por división de frecuencia).

VEHICULO: LAND ROVER 109 ETRS.

ALIMENTACION:
– Grupo electrógeno de 3 Kw.(220 V CA, 24 V CC)
– Fuente externa de CA.(220 V)
– Baterías suplementarias del vehículo.(24 V CC)

TRIPULACION:
– Dos operadores para los equipos CBH.
– Un conductor-operador del grupo electrógeno.

DOTACION:- CTPC,s.- CTZ,s. de División.
– CTPC,s. de Brigada.

TRABAJO:
Como estación CBH. permite dos enlaces y cada uno con cuatro canales telefónicos y tres telegráficos sin previa conversión de la señal.

Añadiendo un multicanal y un modulador de grupo más por cada equipo de radioenlace, la capacidad por enlace queda duplicada.(8 canales telefónicos y 6 de teletipo).

Como estación terminal para cable físico (dos enlaces), uniendo los dos multicanales locales con los distantes mediante CBM (c-1) de cuatro conductores.

Como relé por segregación de canales.

Como relé para cable interconectando los dos multicanales mediante las tomas correspondientes. No siendo necesarios los equipos de radioenlace.Con un autorepetidor permite la conexión a líneas civiles.

Posibilidad de alejar el multicanal hasta 8 Km. con C-1.

Conversor radio (CBH)-cable (teléfono/TT).

CARACTERISTICAS:

PL 65/70:
BANDA DE FRECUENCIAS
444.5-452.5(ROJO PARA TRANSMISION)416.5-424.5(AMARILLO PARA RECEP.)POTENCIA     MAX 10 W(40 dBm)    MIN 1 W(30 dBm)C            7 CANALES -104 dBm  12 CANALES -99 dBmLB            0.15 dB/m(CABLE RG-213/U)GT=GR  15 dB  ALTURA ANTENAS 9 m.
PL 70:
BANDA DE FRECUENCIAS ALREDEDOR 900POTENCIA     MAX 7 W(38 dBm)     MIN .7 W(28 dBm) C            7 CANALES -104 dBm  12 CANALES -99 dBmLB            0.18 dB/m(CABLE RG-213/U)GT=GR  17 dB  ALTURA ANTENAS 16 m.
