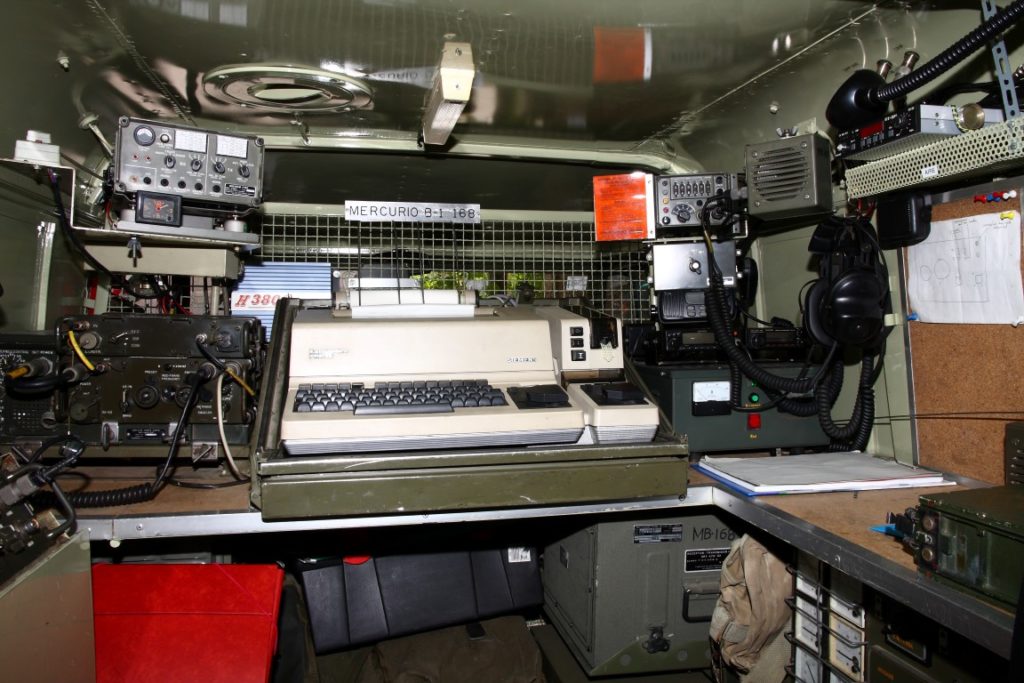

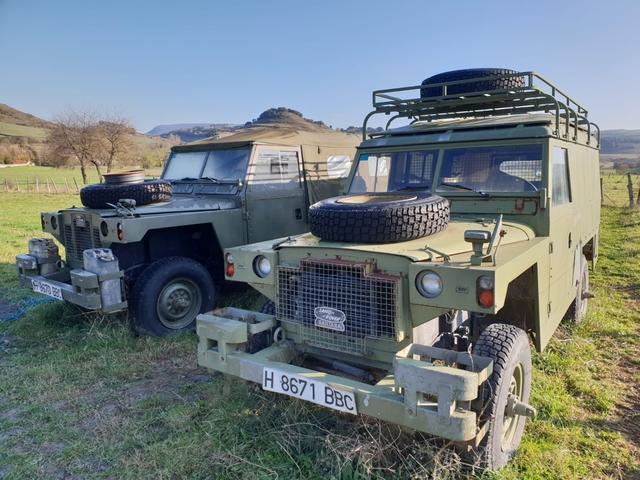

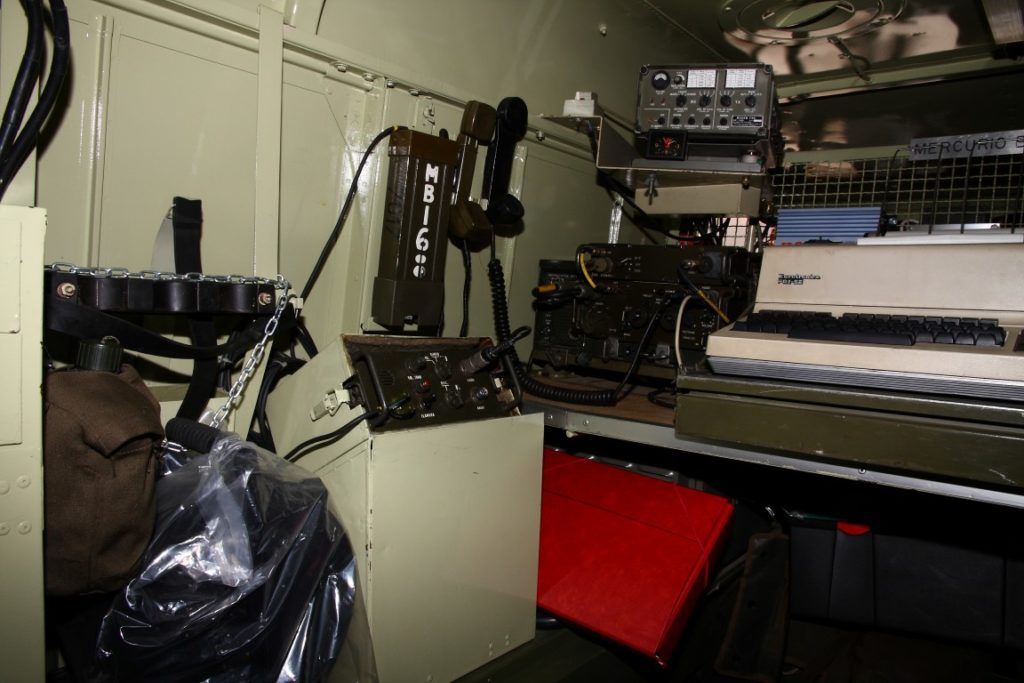

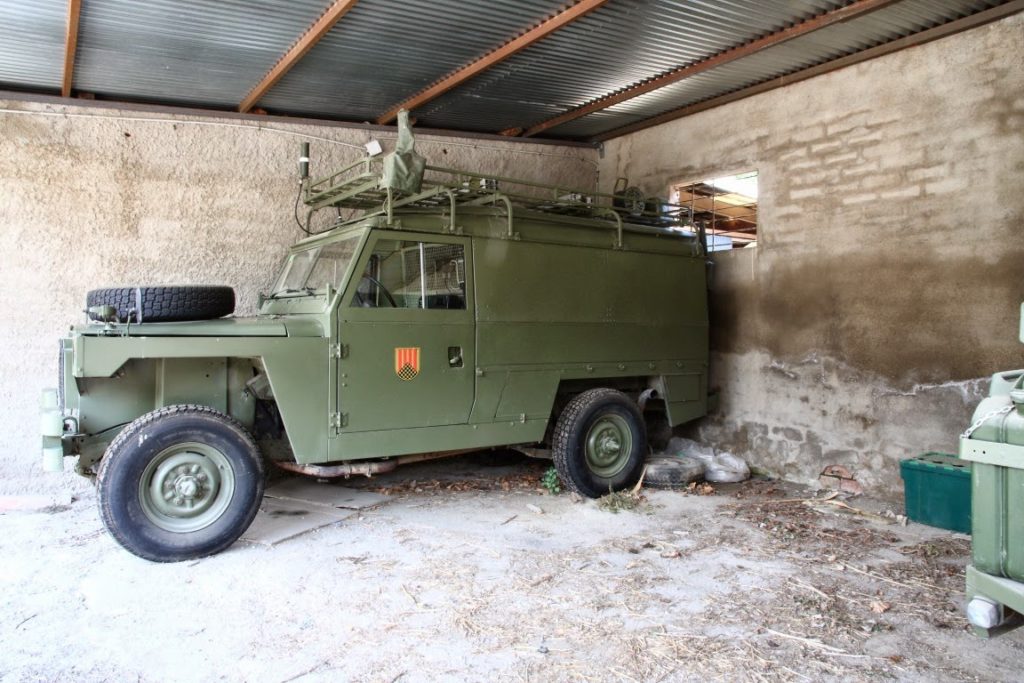

Land Rover Mercurio 109 ET Estación número B 168

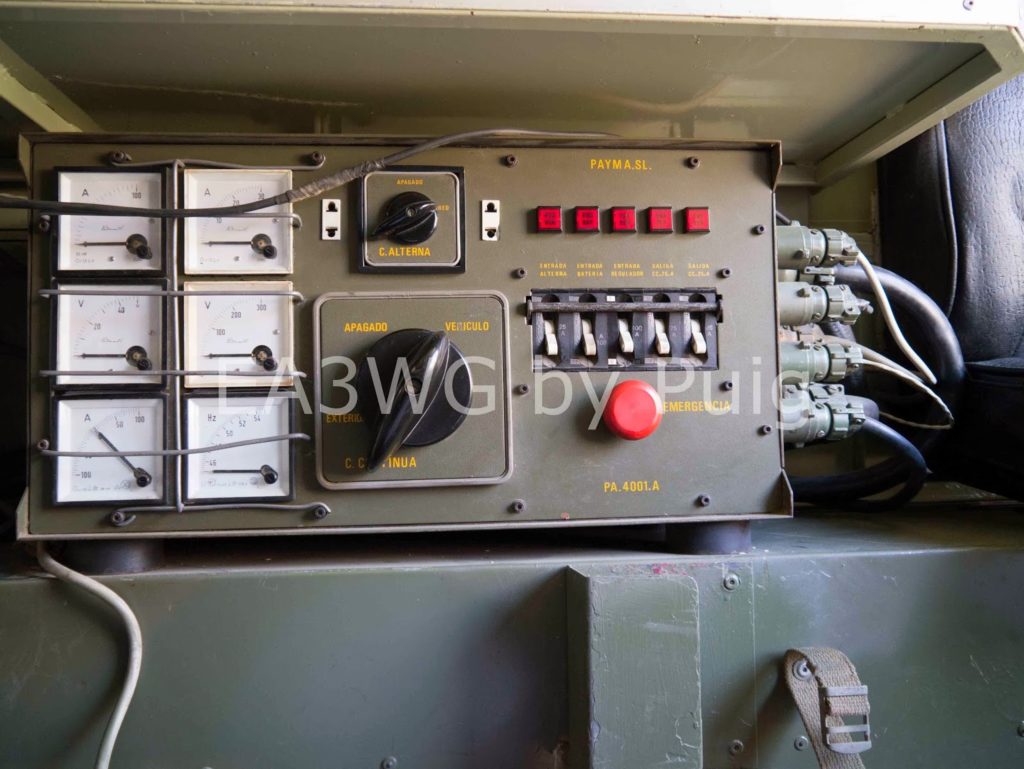

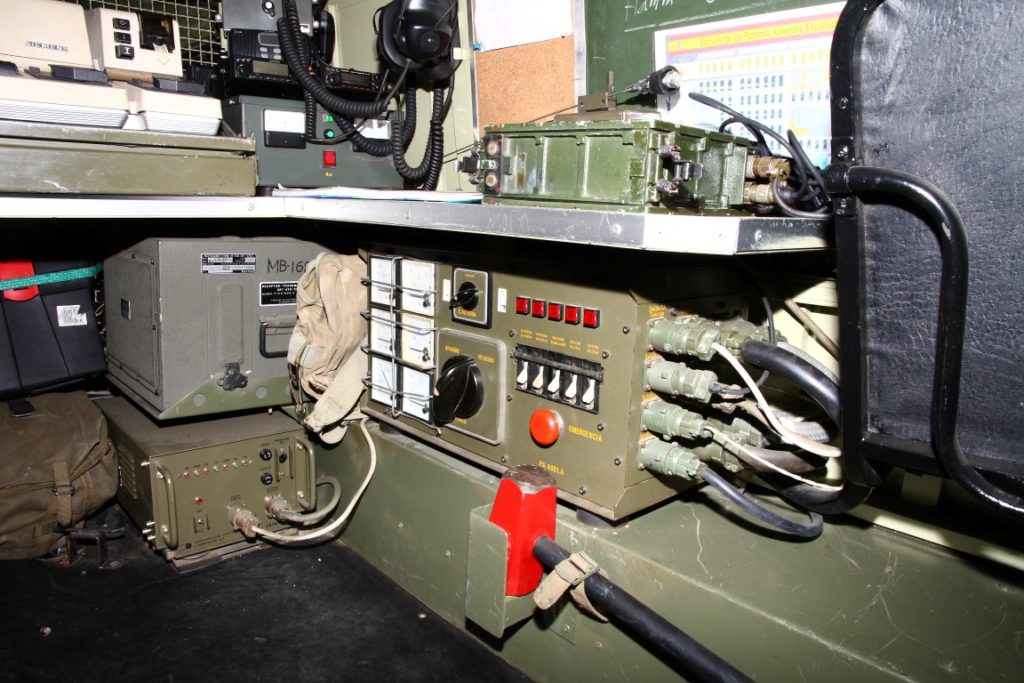

•UNIDAD DE DISTRIBUCIÓN DE ALIMENTACIÓN PA-4001-A

- Alimentación C.C.:
- -4 entradas 24V C.C.
- -Corriente max. nominal………………………..95 Amp.
- -Corriente max admisible……………………….100 Amp.
- -Protección……………………………………..Disyuntor Automático.
- -Indicadores:
- Voltímetro 50 V C.C. a Fondo de Escala.
- Amperímetro de 100 A.C.C. a Fondo de Escala.
- Amperímetro de 75/45 Amp. Carga-Descarga
- Alimentación C.A.:
- -1 Entrada 220V C.A.
- -Selección de entrada por conmutador
- -Variación de frecuencia Máx…………………..45/55 C/S
- -Corriente Max. Admisible………………………25 Amp. C.A.
- -Protección……………………………………..Disyuntor Automático
- -Indicadores:
- Voltímetro 300 V C.A. a Fondo de Escala.
- Frecuencímetro 45/55 C/S.
- Amperímetro 30 Amp. C.A. a Fondo de Escala.
- -Salida de C.A……………………..Canalizada sobre varios conectores

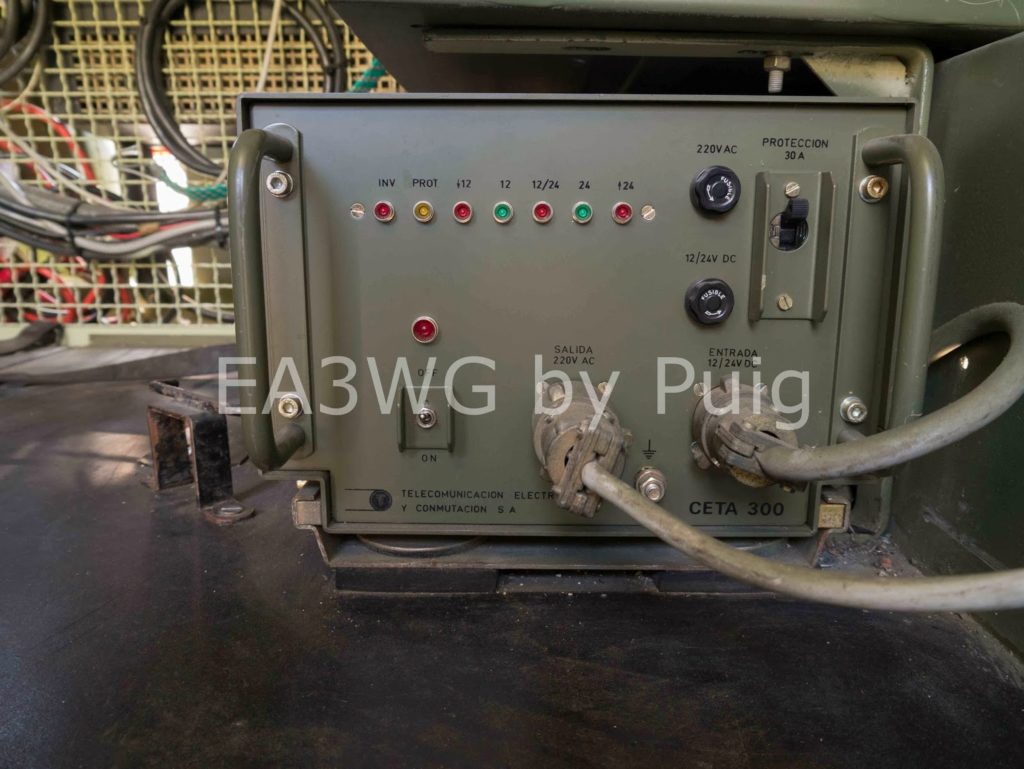

•CONVERTIDOR CETA 300
- -Tensión de Alimentación………………………Automático 12/24 V C.C.
- -Tensión nominal de salida……………………..200 V. Ef.
- -Frecuencia……………………………………..50 Hz.
- -Contro de frecuencia…………………………..Cristal de cuarzo.
- -Potencia de salida……………………………..180 VA / 12V 300 VA / 24V
- -Consumo en vacío………………………………60 VA / 12V 50 VA / 24V
- -Factor de potencia…………………………… >0,8.
- -Temperatura de funcionamiento…………….. -20 Cº / 55 Cº

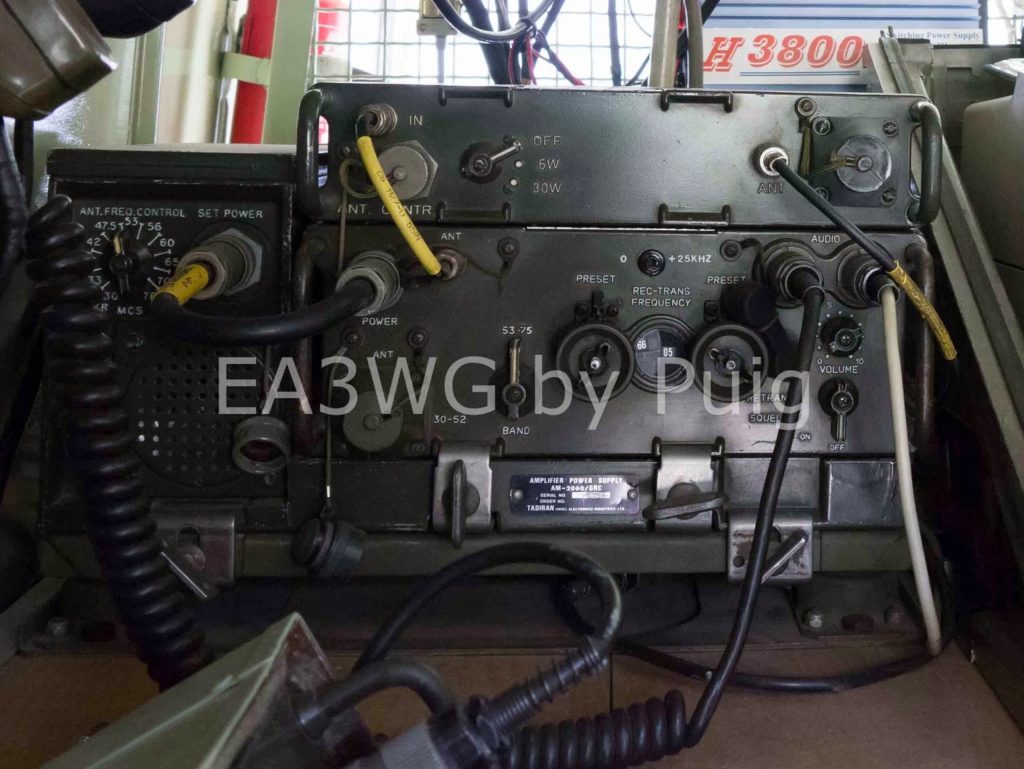

•UN AN/GRC-160-30. (Mercurio A tiene 2).
Características Físicas:
Radio PRC 77 + Amplificador AM 2060 + Soporte MT 1029 + Base de antena
- Características Técnicas:
- -Margen de frecuencia:
- Banda Inferior: 30 a 52,95 Mhz
- Banda Superior 53 a 75,95 Mhz
- -Número de canales…………………………….920.
- -Separación entre canales………………………50 Khz.
- -Tipo de modulación……………………………FM.
- -Tipo de silenciador……………………………Accionado por señal de 150 Hz.
- -Tipo de transmisión……………………………Fonía y Tono de 150 Hz para silenciador.
- -Tipo de recepción:
- Fonia (sin silenciador).
- Fonía y Tono de 150 Hz para silenciador.
- -Potencia de salida…………………………….30 W

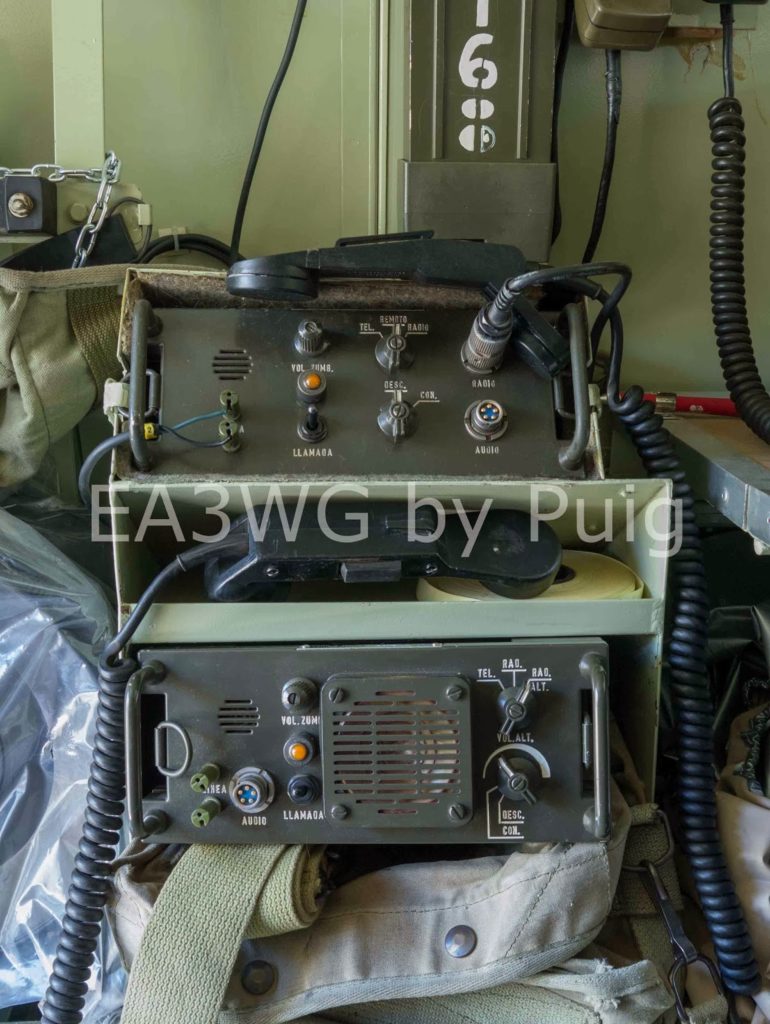

•MANDO A DISTANCIA MARCONI MDC
Unidad de Control Remoto MDC/R
- -Distancia de control…………………………..Aprox 3 km.
- -Alimentación………………………………….6 pilas BA 30 (9V CC).
- -Potencia de salida del Amp. Altavoz………….300 Milivatios.
- -Frecuencia Generador llamada………………..1600 Hz.
- -Frecuencia tono para activar la radio…………3900 Hz.
- Unidad de Control Local MDC/L
- -Alimentación…………………………………..6 pilas BA 30 (9V CC).
- -Potencia de salida del preampificador micrófono 0,5 Milivatios.
- -Microteléfono………………………………….H – 189 / GR.

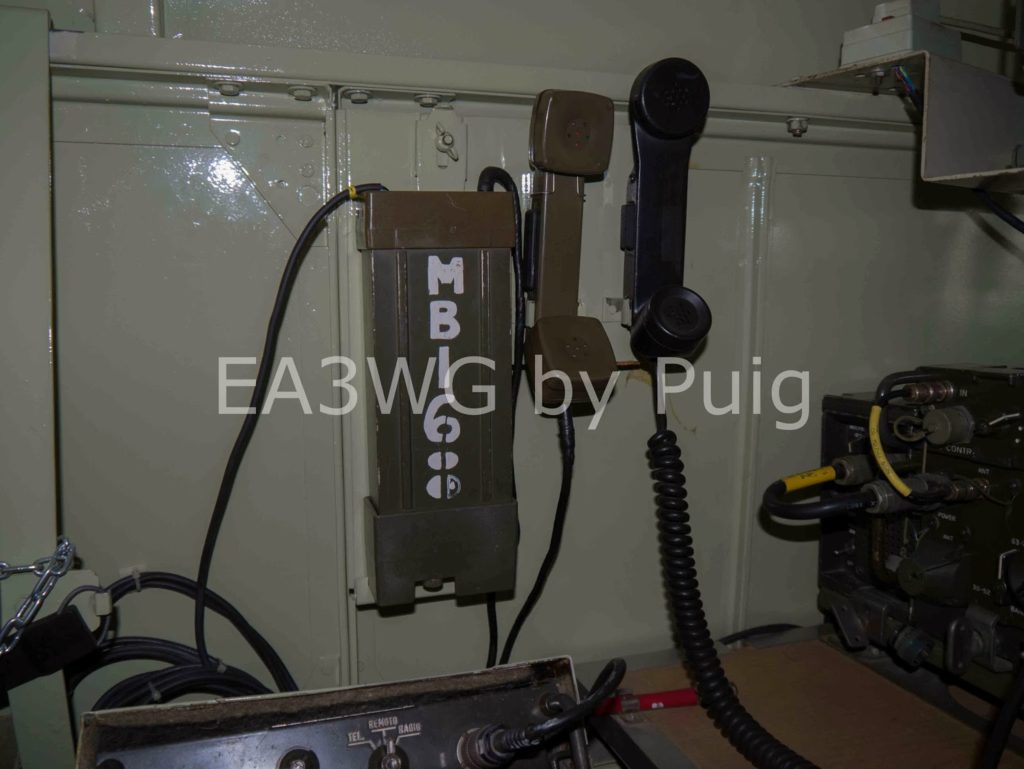

•UN TELEFONO TP-6NA
Características Físicas-Microteléfono H-67 N
- Dimensiones: 55x210x70 mm.
- Peso: 0,23 Kg.
- -Teléfono TP-6N-A
- Dimensiones: 47x233x100 mm.
- Peso: 0,95 Kg.
- –Bolsa BG-2N/TP
- Dimensiones: 65x260x185 mm.
- Peso: 0,33 Kg.
- Características Técnicas
- -Margen de Frecuencia……………………….Vocales (300-3400 Hz)
- -Señal de llamada…………………………….Tono 25-35 Hz por oscilador local
- Tono audible 2 Khz s/Auricular
- -Tipo Indicador……………………………….Indicador Visual
- -Modo de Trabajo…………………………….Batería local
- -Impedancia………………………………….A 1000 Hz , 600 Ohmios
- -Alimentación………………………………..3 pilas BA-30 de 1,5v-Alcance Aproximado………………………..Con cable CBO 30-35 Km

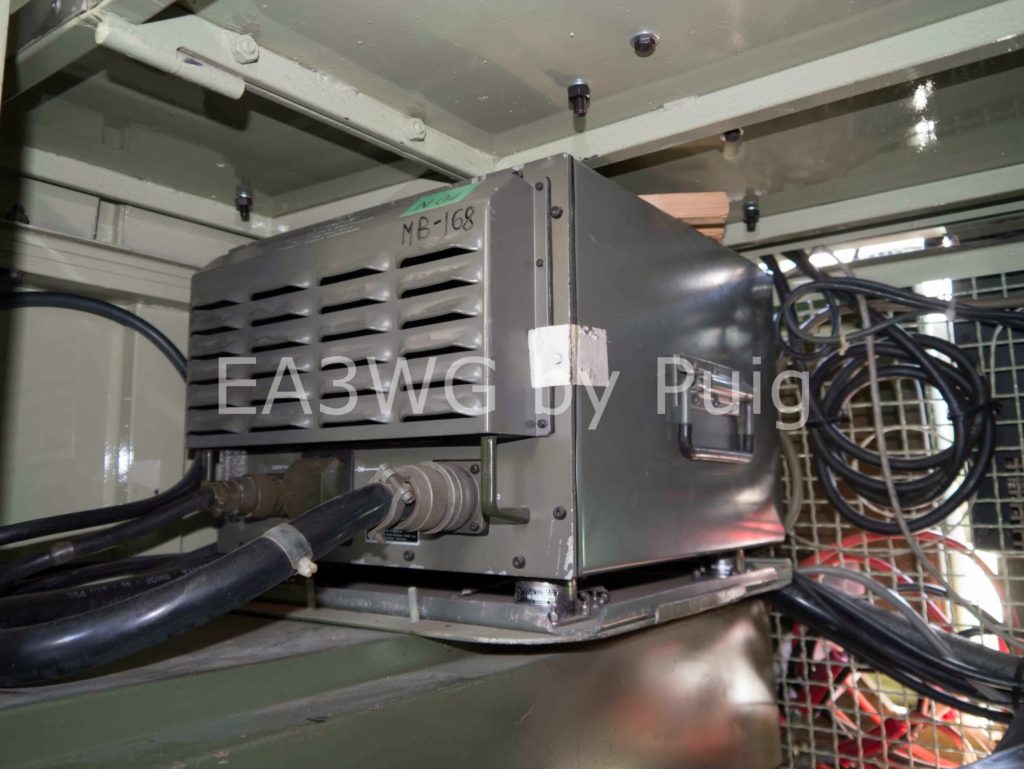

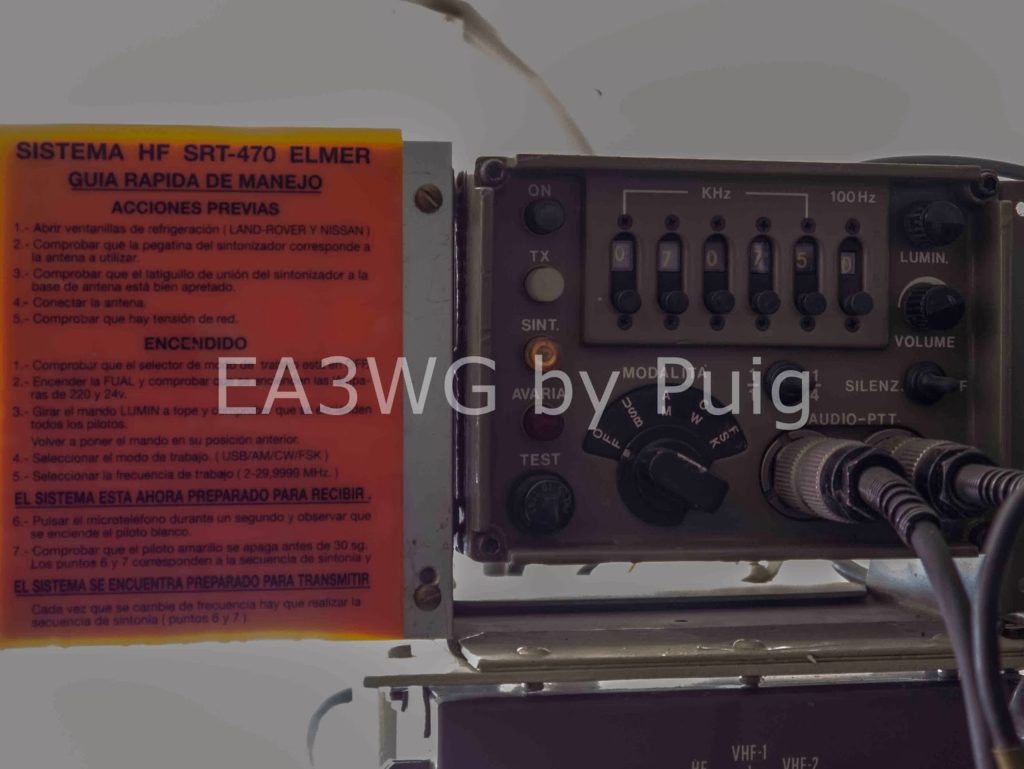

– •UN SISTEMA SRT-470 ELMER.400w (Mercurio A tiene Racal Syncal 100w)
Características
- -Microteléfono H-67 N…………………………Dimensiones: 55x210x70 mm.
- Peso: 0,23 Kg.
- -Margen de frecuencias………………………..2 – 29.999,9 Mhz
- -Pasos………………………………………….100 Hz
- -Sintonía automática
- Transmisión, Modos y Potencias
- USB…………………………………………..400W. P/P +/1 1dB
- AM……………………………………………400W. P/P +/1 1dB-
- CW…………………………………………..200W. ct +/1 1dB
- FSK…………………………………………..400W. P/P +/1 1dB
- Medidas efectuadas a la salida de la caja base SP-1078 con carga resistiva 50 Ohmios en J5
- Recepción, Modos y Sensibilidades-
- USB…………………………………………..0,5 HV
- AM……………………………………………24 HV-
- CW…………………………………………..0,7 HV
- FSK…………………………………………..0,5 HV
Tiempo de conmutación de recepción a transmisión menor de 50 milisegundos

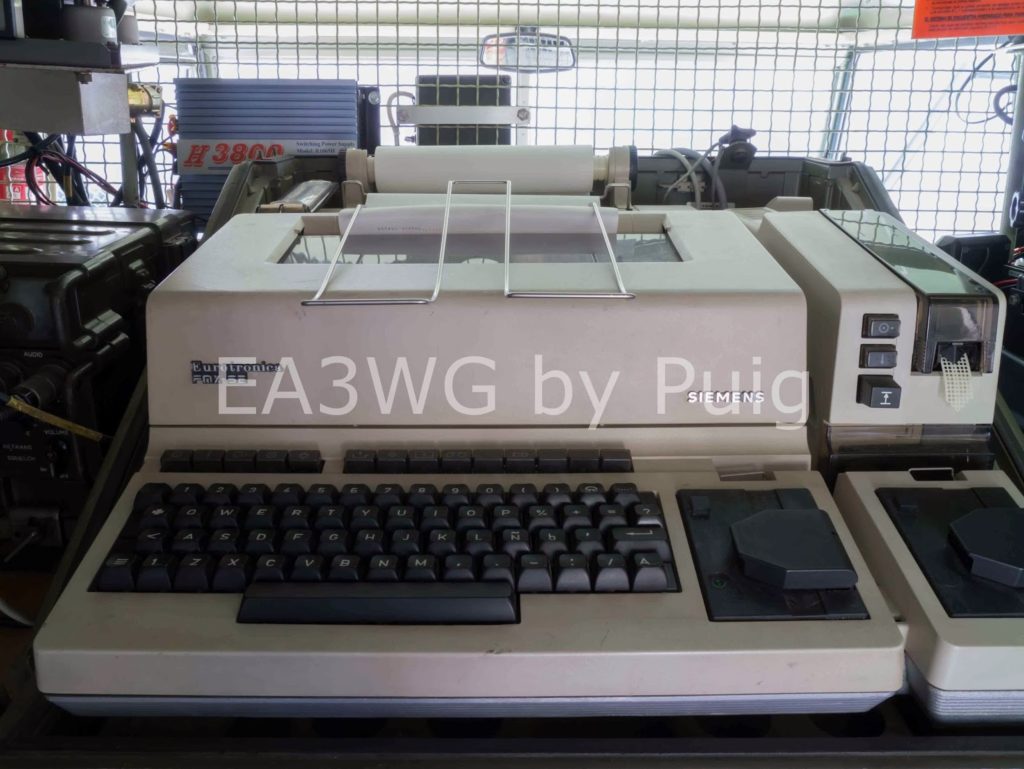

•UN TELETIPO SIEMENES T-1000 FAMX

•UN ONDULADOR 24422/3TCAO
•UNA ANTENA ELEVADA HC/30-76 CON MASTIL MA-714
•UN GRUPO ELECTRÓGENO ORDUÑA 220V C.A. (3 K.V.A.)

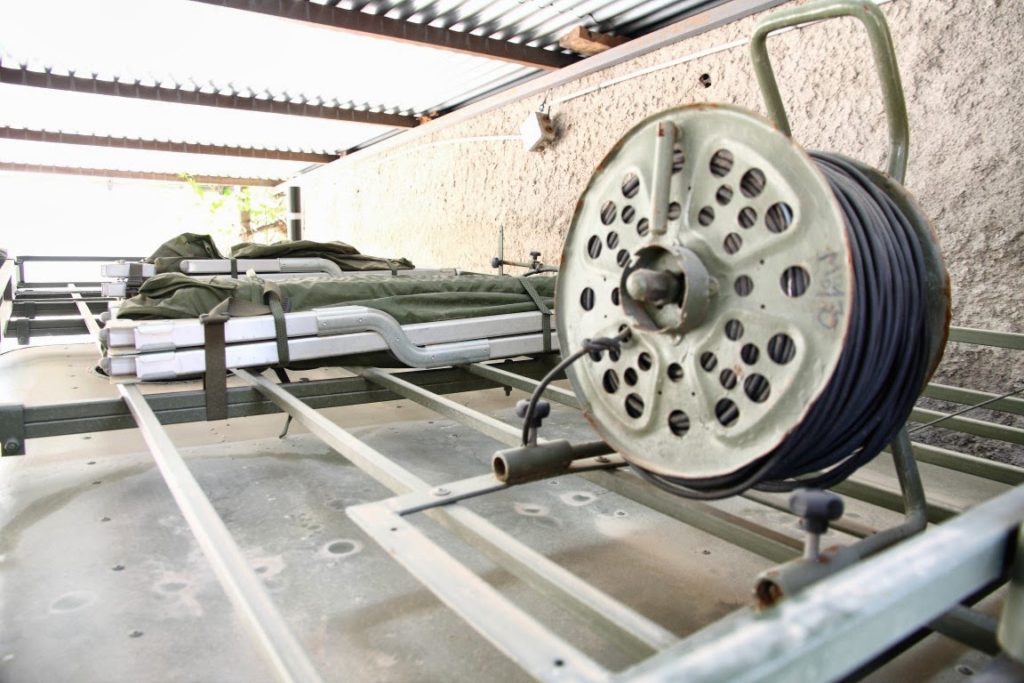

•UNA BOBINA DE CABLE DE ALIMENTACIÓN PARA EL G.E. CON SU DEVANADERA

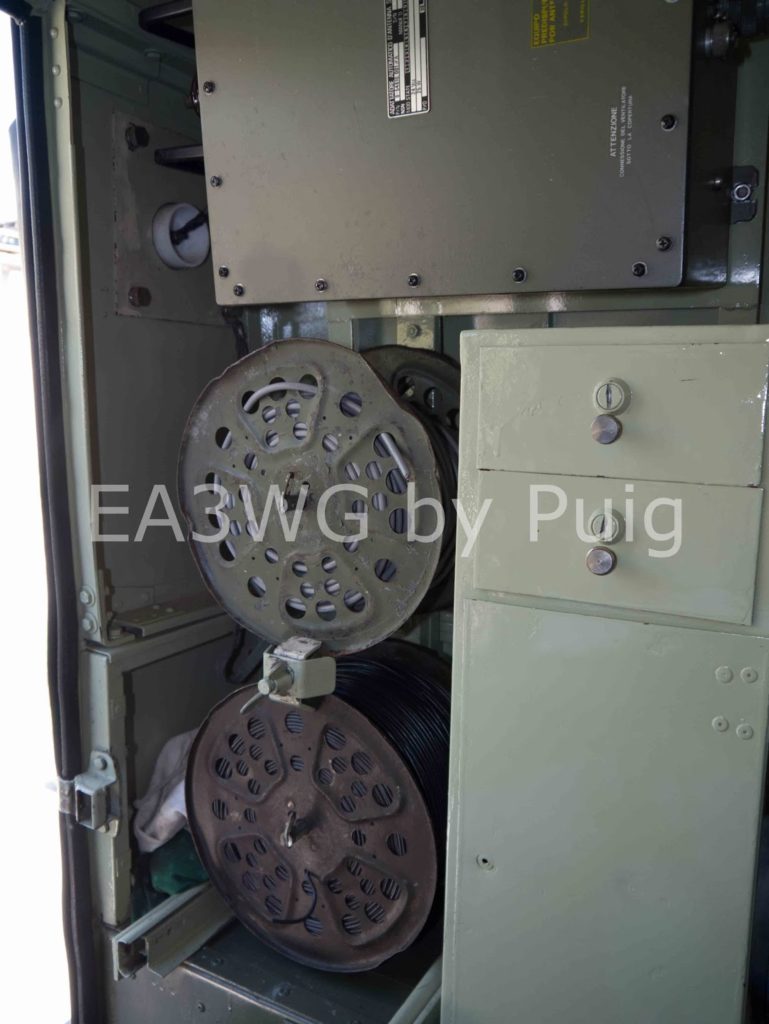

•2 BOBINAS DE CABLE BIFILAR PARA EL MANDO A DISTANCIA Y TELEFONO

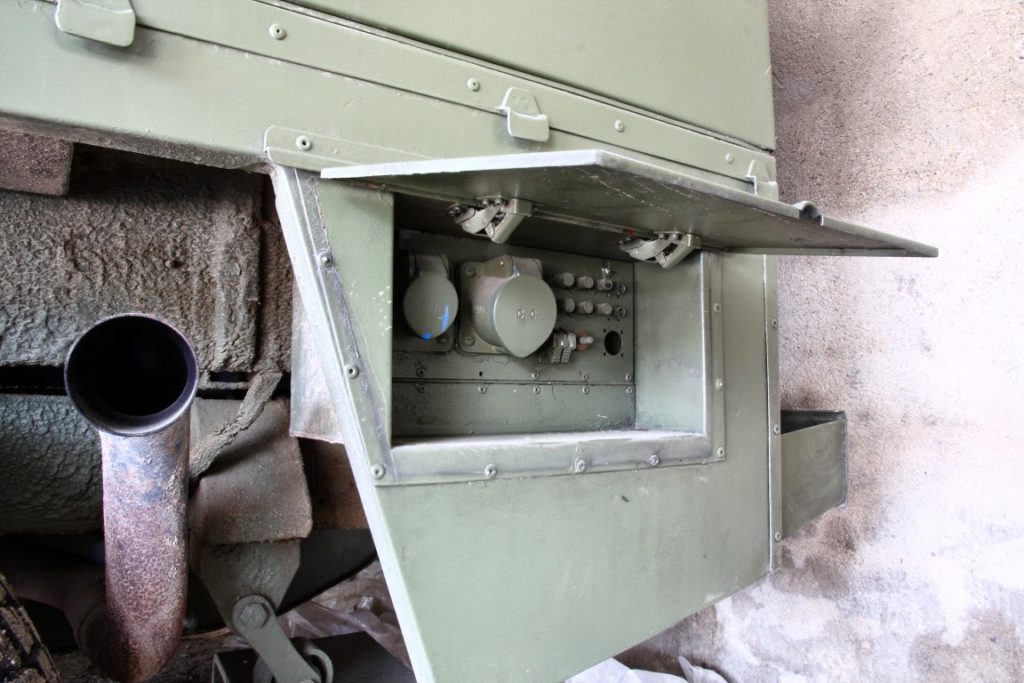

•UNA CAJA EXTERIOR PARA ALIMENTACIÓN DE 220V C.A. Y 24V C.C. Y CONEXIÓN DEL CABLEADO ESTERIOR
